LOWCULT & HIGCULT, les frames open source de Culture FPV

par Maël Remérand

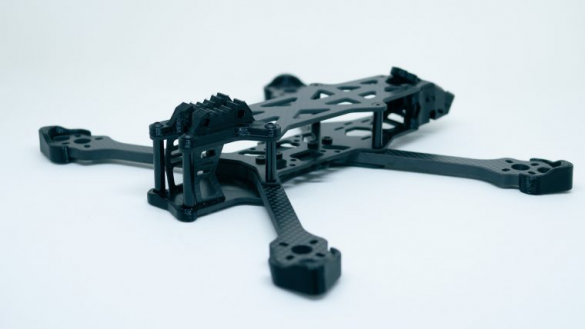

CULT frame

LA FRAME 100% OPEN SOURCE FRANÇAISE !


Le concept de la frame CULT de Culture FPV est d’être accessible à tous, quel que soit votre budget, sans sacrifier la qualité. Elle est entièrement customisable, modifiable et redistribuable gratuitement. Plus d’arguments pour acheter des clones ! Tous les fichiers sont sur notre Thingiverse.

LA CULT EN DEUX VERSIONS !

CULT frame

LowCULT

Finitions basiques pour limiter le prix. Visserie et entretoises standards, pas de chanfreins

CULT frame

HighCULT

Des finitions améliorées, pour une esthétique plus travaillée. Chanfreins sur les bras, top plate, middle plate et bottom plate. Vis à tête fraisée pour optimiser la surface de contact avec le carbone et affiner le look.

FAITES COUPER LA CULT OU ACHETEZ LA DÉJÀ PRÊTE À MONTER !


La CULT étant open source, vous pouvez la faire découper où et quand vous voulez. Vous ne voulez pas vous prendre la tête, pas de problème, vous la trouverez aussi en pack déjà prête chez Studiosport ou drone fpv racer. Prix maximum conseillé en magasin 50€ pour la LowCult, et 60€ pour la HighCult.

HARDWARE STANDARD !

Pour vous faciliter les choses, la CULT a été conçue autour de hardware standardisé.

Attention, il n’existe pas de standard pour les pressnuts. Ceux utilisés sont des 4.5mm de diamètre. De plus, la longueur des entretoises est standard, mais il existe plusieurs diamètres. Attention donc aux impressions 3D pour vos mounts.

LOWCULT

NomNombres
entretoises M3 par 20mm6
entretoises M3 par 28mm2
vis M3X8mm8
vis M3X10mm4
vis M3X12mm4
vis M3X14mm4
pressnuts M3 4.5mm (attention, il existe plusieurs tailles)4

HIGHCULT

NomNombres
entretoises M3 par 20mm6
entretoises M3 par 28mm2
vis à tête fraisée M3X8mm8
vis M3X10mm4
vis à tête fraisée M3X12mm4
vis à tête fraisée M3X14mm4
pressnuts M3 4.5mm (attention, il existe plusieurs tailles)4

Découpe Carbone

NomEpaisseurNombres
Beam (poutre centrale)6mm1
Bottom Plate2.5mm1
Cam Plates1.5mm2
Middle Plate2mm1
Top Plate2.5mm1
Arms6mm4

TROIS TAILLES DE BRAS !

Les bras de la CULT existent en 5, 6 et 7 pouces. Ils sont tous compatibles avec le même corps. Les bras de 6 et 7 pouces ont été optimisés pour limiter les hélices dans le champ de la gopro. La version 5 pouces est un squished, tandis que les versions 6 et 7 pouces ressemblent plus à un Deadcat.

DES BRAS DE 6MM !

Rien n’est incassable, mais il va falloir forcer pour casser ces bras de 6mm d’épaisseur. Et tout ça pour 110 grammes seulement (peut varier suivant le hardware utilisé).

LA BEAM

Une poutre centrale permet de garder la frame à un poids raisonnable, sans sacrifier la solidité !

LES SUPPORTS À IMPRIMER DISPONIBLE !

Tous les supports tpu standard sont disponibles sur le Thingiverse de Culture FPV. Bumper, support gopro, support gps, support sma, back pack ! Vous pouvez aussi dessiner les vôtres et les partager.

Photos et rendus 3D de la CULT
